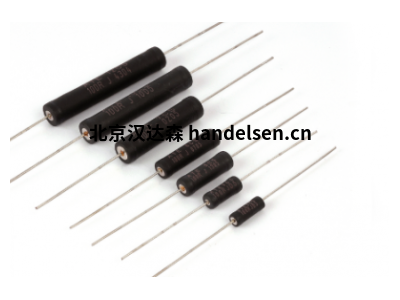

ATE Electronics线绕电阻器5CS
点击图片查看原图
产品: 浏览次数:39ATE Electronics线绕电阻器5CS
品牌: ATE Electronics
最小起订量:
有效期至: 长期有效
最后更新: 2022-04-19 18:11

详细信息
 ATE Electronics线绕电阻器5CS
技术指标:额定功率6W,电阻范围:0.01- 24K Ohm,最高电压:380V,最高温度:52℃,重量:3.2g,外形尺寸:D (8±0.5 mm)  L(22±1.6mm)  d(0.8mm)



该系列产品特征:易于更换玻璃搪瓷电阻器,而不会增加成本且不会造成性能损失。整个组件均涂有多层有机硅涂层,以提供最大的电线保护形式-55°C至+ 350°C。 极低的温度系数和在恶劣环境条件下的出色操作稳定性;由于陶瓷芯化学惰性和无心接地以确保均匀性,选定的线材以及端子之间完全焊接的结构,因此具有很高的可靠性。

产品特征:线绕电阻器,硅酮涂层2 W至15 W
易于更换玻璃搪瓷电阻,而不会增加成本,也不会降低性能。整个组件均涂有多层有机硅涂层,以提供最大的电线保护形式-55°C至+ 350°C。
通过严格的公差,极低的温度系数和在恶劣的环境条件下的出色操作稳定性,可以提高性能。
陶瓷芯化学惰性和无心接地以确保均匀性,选定的线材以及端子之间完全焊接的施工结构,因此具有高度的可靠性。

ATE Electronics玻璃搪瓷电阻CS系列

一、电气规格
-欧姆值
E24系列。如果超出范围或不是标准欧姆值。

-公差
标准5%。根据要求可提供高达1%的值(对于值> R047)。

-温度系数
典型值:R10至Rmax为±100至±30 ppm,特殊应用请咨询工厂

-介电强度
500 Vdc da 2CS a 6CS
700 Vdc da 7CS a 12CS

- 绝缘电阻
1000兆最低限度
100兆最低限度证明

-Sovraccarico
每秒钟5秒钟标称10伏电位
器在5秒钟上标称5伏电位器2CS和3CS

-无感
具有非电感性Ayrton-Perry绕组的等效物理和电气规格型号也可提供


二、机械规格
-终端强度
10磅拉力测试。

-可焊性
根据MIL-PRF-26 H进行连续,令人满意的覆盖。

用料
-核心
陶瓷滑石或氧化铝无心磨

-电阻元件
具有特定温度系数的铜镍合金或镍铬合金

-端盖
不锈钢

- 涂层
特殊高温硅胶

-标准端子
LF镀锡铜或LF镀锡铜焊

测量点:L + 20mm

降级
这些电阻可在-55°C至+ 350°C的温度范围内使用。要在工作温度范围内的应用中使用这些组件。更高+ 25°C,您必须降低功率,并在350°C时从标称功率线性降低至零。

常见型号:
ATE Electronics  2CS

ATE Electronics  3CS

ATE Electronics  5CS

ATE Electronics  6CS

ATE Electronics  7CS

ATE Electronics 10CS

ATE Electronics 12CS

更多信息请咨询销售代表高轲。
